产品背景

●  超声技术掌握有一定难度。

●  能让学生早期理解超声探头-超声平面-人体解剖三者的位置关系，从入门就将二维的超声图像转换成三维的空间想象。

●  目前医学院校学生人数多，基础水平参差不齐，超声设备少，动手机会极其有限，超声模拟技术能很好地解决这些弊端，解决了学生过度学习超声理论知识、欠缺临床实践操作困难的问题。

产品介绍

XWF-YX产品系列是一款全面的超声教学、示范教学训练系统，系统使用1:1仿真人体模型，实时精准捕捉模拟超声探头及仿真人体模型的相对位置，同步显示相应的3D解剖模型及模拟超声图像，通过虚拟仿真技术将人体结构及超声图像同时呈现。练习手眼协调和探头操作，提高标准切面和疾病的识别能力。具有超声教学中的颈部、腹部、心脏等多项超声检查的训练功能，提供多样化的超声训练内容，丰富的真实案例。系统具有教学、训练、切面测评三大功能，可全面、多角度培养学生超声操作技能。

训练：全方位真实模拟超声检查环境，进行超声训练。

教学：超声案例讲解，精准的解剖位置，教师同步示教。

切面测评：提供精准的标准切面，进行切面扫查。

应用环境

系统支持多元化的应用场景，可单机使用，也可组网进行网络化教学，支持一个教师机带多台学生机，实现全体、分组教学。

产品组成

模拟超声机

模拟超声机包含真实超声机常用功能，如模式选择、图像参数、条件参数、检查模式等。还可用来登录训练、教学和切面测评等。

仿真人体模型

具有逼真的触觉特征，可按压凹陷的腹部、可触及的肋骨和胸骨及可按压凹陷的肋间隙。具有临床超声操作所必须的解剖标记等。

多功能操作台

●  可方便快捷的更换仿真人体模型，系统自动识别。

●  具有基于磁力定位技术的探头实时捕捉系统。

●  可预防误操作的专用仿真人体模型固定座。

产品特点

动态显示，实时同步

采用磁力定位技术，实时捕捉模拟超声探头的空间位置与姿态，计算扫查到的器官并进行图像处理得到实时的超声图像。

病例多样，定制拓展

提供颈部、胸部、腹部等多个部位的常见基础疾病的病例，满足临床超声训练对真实临床病例图像的需求，成为培养临床超声医师专科能力和临床思维能力的关键。

模型精准，持久耐用

采用1:1仿真人体躯干模型，逼真的外在解剖标记，包括喉结、乳头、剑突、胸骨柄、锁骨、肋骨、脐、髂嵴等，完美模拟真实临床体验。

超声效果逼真

模拟人体正常组织和疾病在超声下的影像特征。可实时显示探头所在位置的脏器的超声图像，具有M型、彩色多普勒、脉冲多普勒、连续多普勒功能及二维、血流动力学测量功能。

解剖结构逼真

具有精准的心脏、腹部及颈部等解剖结构，包括左右心室、左右心房、二尖瓣、三尖瓣、主动脉瓣、肺动脉、肺动脉瓣、腹主动脉、下腔静脉、肝胆胰脾肾、肝静脉、门静脉、胃肠、甲状腺、颈动脉、颈静脉、气管等。

功能参数全面

支持超声常用参数调节功能，如：增益、深度、测量、体表标记、注释、角度校正、扫描速度、速度标尺、基线等。

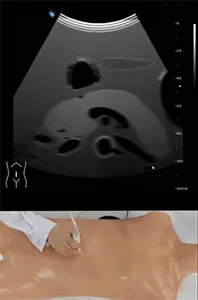

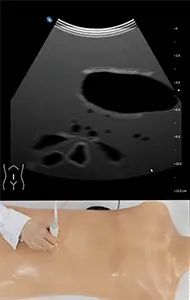

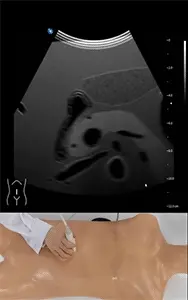

病例示例

病例包括腹部（肝胆胰脾肾）、心脏、颈部（甲状腺、颈部血管）部位的40多个病例，如肝囊肿、胆结石、胆囊息肉、肾积水、心包积液、颈动脉粥样硬化等。

正常组织在二维图像可表现不同的回声特点，便于识别图像区域组织及边界，区分周边组织结构，本产品可模拟声波在人体组织中衰减程度的规律，模拟疾病状态下超声表现，如囊肿后方回声增强，结石后方声影等。

功能参数

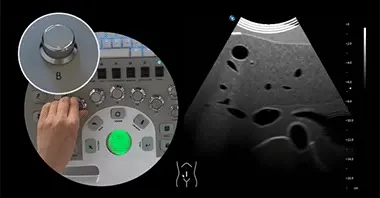

模式

B模式  PW/CW模式  CF模式  M模式

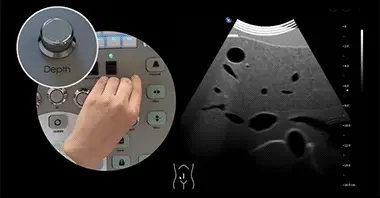

深度

调节超声图像上显示的纵向距离。

增益

调节各模式下的增益，增加信号灵敏度。

速度标尺和基线

调节彩色血流和频谱多普勒的速度显示范围，优化血流和频谱的图像质量。

调节频谱中速度轨迹上为零的点，以容纳更快和更慢的血流，以消除混淆。

角度校正

旋转角度校正线来确定角度值，尽量与血流方向平行，角度大小须在±60°范围内。

测量

在冻结时测量，激活测量标尺，显示相应模式下测量菜单。

注释

可从注释库或键盘自定义添加注释和箭头。

体表标记

进入体位图工作状态，可选择对应部位的体表图添加到超声图像上。

产品优势

真实性

虚拟模型来源于真实人体数据，解剖结构逼真。系统可模拟不同组织和疾病，符合真实人类声学特征。

实时性

采用磁力定位技术和先进高效的图形图像处理算法，实时显示探头扫查到的超声图像。

全面性

超声功能齐全，满足不同用户群体的教学要求。

多样性

融合创新，灵活应对不同教学场景，满足不同技能水平学生的需求。
